Монтаж УЗВ.

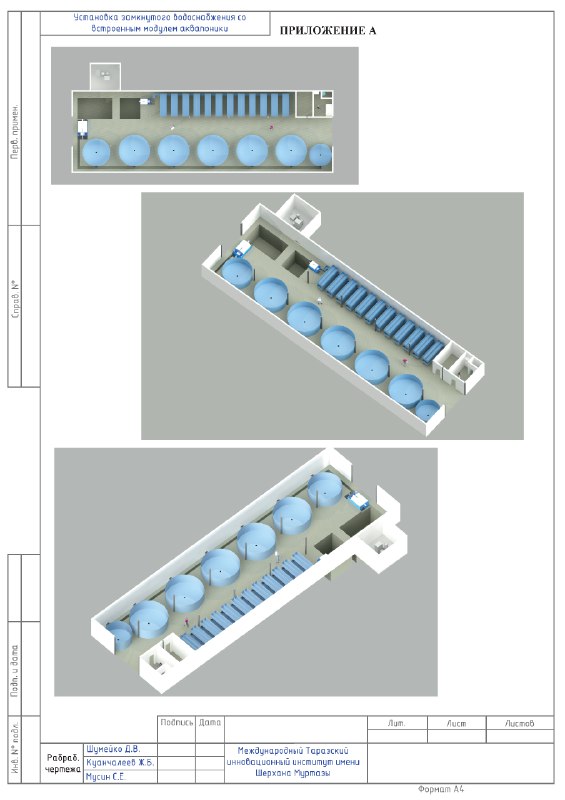

Объект имеет следующие компоненты установки замкнутого водоснабжения со встроенным модулем аквапоники:
| № п/п | Наименование | Ед. изм. | Количество |
| Товарная УЗВ | |||
| 1 | Рыбоводный бассейн (23,8 м3) | Шт. | 5 |
| 2 | Рыбоводный бассейн (14,4 м3) | Шт. | 2 |
| 3 | Механический барабанный фильтр (453 м3/час при 25 мг/л t 14-16˚С) | Шт. | 1 |
| 4 | УФ стерилизатор суммарной мощностью 1,8 кВт | Шт. | 1 |
| 5 | Воздуходувка 2.2 кВт | Шт. | 1 |
| 6 | Система аэрации биофильтра PVC трубами | шт. | 1 |
| 7 | Оксигенатор конусный 115 м3/час | Шт. | 2 |
| 8 | Насос 37 м3/час, 1,5 кВт | Шт. | 8 |
| 9 | Загрузка для биофильтра плавающая | м3 | 15 |
| 10 | Кислородная станция 50 л/мин | шт | 1 |
| Мальковая УЗВ | |||
| 11 | Рыбоводные бассейны лоткового типа (1,7 м3) | Шт. | 24 |
| 12 | Оксигенатор конусный 60 м3/час | Шт. | 1 |
| 13 | Механический барабанный фильтр (180м3/час при 25 мг/л t 14-16˚С) | Шт. | 1 |
| 14 | Насос 40 м3/час, 1,1 кВт | Шт. | 3 |
| 15 | УФ стерилизатор 688 Вт | Шт. | 1 |
| 16 | Воздуходувка 1,5 кВт | Шт. | 1 |
| 17 | Загрузка для биофильтра плавающая | м3 | 3 |
| Модуль аквапоники | |||
| 18 | Лоток для растений 3,5 м2 | Шт. | 6 |
1) Рыбоводные бассейны

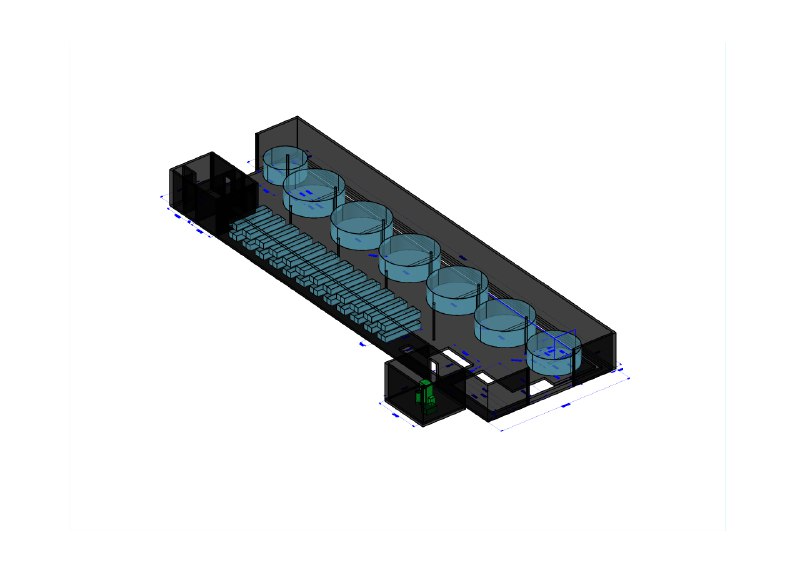

Так как форель является пелагической рыбой, поэтому для обеспечения их биологических потребностей наиболее оптимальными являются круглые и высокие бассейны. Расчет плотности посадки форели производится от объема бассейнов. Для выращивания максимального количества продукции форели в товарном УЗВ на рыбоводном участке Учреждение «Международный Таразский университет имени Ш. Муртазы» площадью 400 м2 было установлено 5 бассейнов диаметром 4,5м высотой 1,5м и 2 бассейна диаметром 3,5м высотой 1,5м. Объем бассейна составляет 23,8м3 и 14,4м3 соответственно, общий объем всех рыбоводных емкостей составляет 147 м3.
Для выращивания молоди форели было предусмотрено 24 прямоугольных бассейнов по 1,7 м3. Общий объем рыбоводных бассейнов в мальковой системе составляет 40,8м3.
2) Механический фильтр
На товарном УЗВ Учреждение «Международный Таразский университет имени Ш. Муртазы» установлен 1 барабанный фильтр с размером фильтрующего элемента 60 микрон, производительностью 453 м3/час. Производительность фильтра позволяет производить более 3 оборота воды в час. Производитель фильтра – Россия. Барабанный фильтр имеет корпус из полипропилена и нержавеющей стали. Шлам вытекает в систему канализации при промывке барабана трубой 110 мм.
На мальковой УЗВ установлен 1 барабанный механический фильтр производительностью 180 м3/час.
3) Биологическая фильтрация

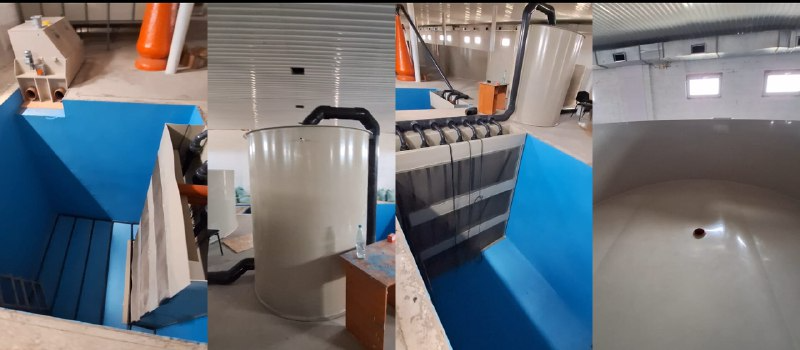

Для эффективной работы биологического фильтра Заказчиком было изготовлено 2 емкости из бетонной конструкции объемом 58м3 для товарной системы и 36 м3 для мальковой системы, способные вместить биологической загрузки общим объемом 15 м3 и 3 м3 соответственно. Используемая биологическая загрузка формы «Звездочка» имеет площадь поверхности не менее 600 м2/м3.
4) Система аэрации и оксигенации
На товарном УЗВ Учреждение «Международный Таразский университет имени Ш. Муртазы» установлена 1 воздуходувка производительностью 120 м3/час. В мальковой системе используется 1 воздуходувка производительностью 87 м3/час. Данный объем воздуха обеспечит приемлемый барботаж загрузки в биофильтре. Для оксигенации воды в товарной УЗВ используется 2 оксигенатора конусного типа производительностью 115 м3/час. В мальковой УЗВ используется 1 оксигенатор конусного типа производительностью 60 м3/ час. В данное оборудование подается очищеный до 93% кислород, где под влиянием гидродинамического воздействия перемешивается и подается в систему водоподачи рыбоводных бассейнов через трубу 160мм и 110мм соответственно.
5) Насосы
На рыбоводном участке Учреждение «Международный Таразский университет имени Ш. Муртазы» используются дренажные высоконапорные насосы. Забор воды осуществляется со дна биологического фильтра. По ходу следования воды до сумматора установлены обратные клапана. Суммарная производительность насосов составляет 296 м3/час в товарном УЗВ и 120 м3/час в мальковом УЗВ.
Система подачи воды в бассейны в товарной УЗВ состоит из магистральной и раздающей сети трубопроводов. Диаметр магистрального трубопровода в товарной УЗВ 160 мм, раздающего 63 мм. В мальковом УЗВ магистральный трубопровод 110мм, раздающий — 50мм. Материал труб – PVC. На подаче в бассейны устанавливается шаровые вентили для регулировки потока.
6) Модуль аквапоники
Для интеграции модуля аквапоники использовались лотки размером 3,5м на 1 м с общей площалью 3,5м2 в количестве 6 штук, общей площадью 21м2.
